裝配熱電偶（阻）

裝配熱電偶：

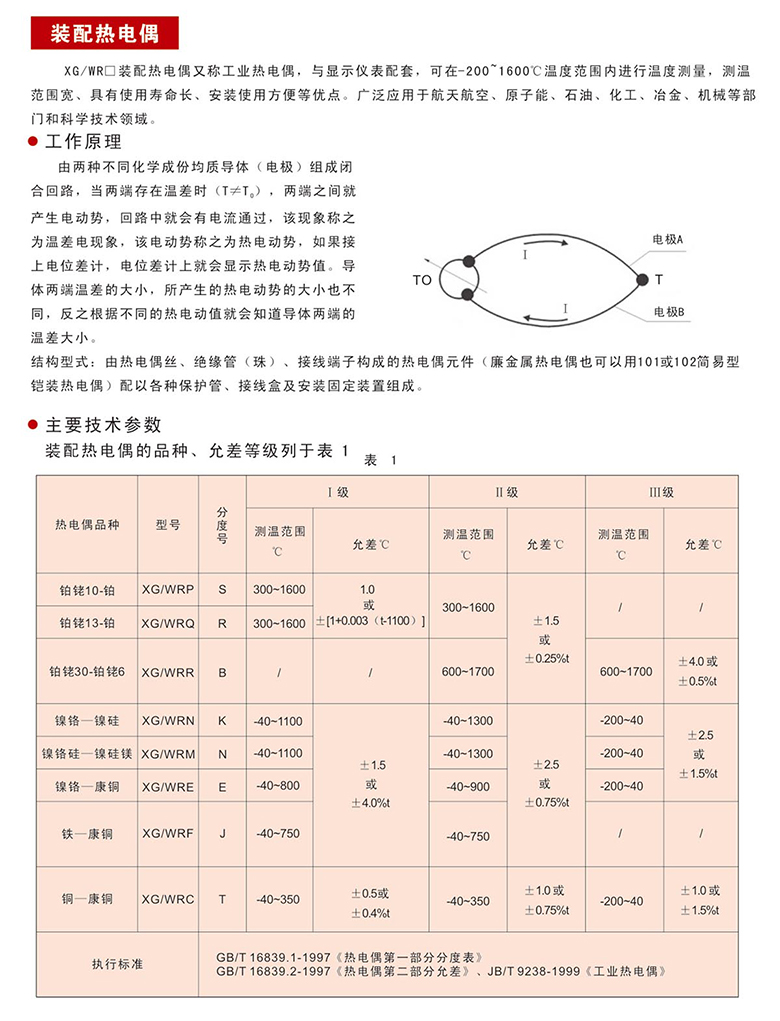

裝配熱電偶，XG / WR □裝配熱電偶又稱工業熱電偶，與顯示儀表配套，可在﹣200~1600℃溫度范圍內進行溫度測量，測溫范圍寬、具有使用壽命長、安裝使用方便等優點。裝配熱電偶廣泛應用于航天航空，原子能，石油、化工，冶金、機械等部門和科學技術領域。

工作原理：

由兩種不同化學成份均質導體（電極）組成閉合回路，當兩端存在溫差時（ T ≠ T0）兩端之間就產生電動勢，回路中就會有電流通過，該現象稱之為溫差電現象，該電動勢稱之為熱電動勢，如果接上電位差計，電位差計上就會顯示熱電動勢值。導體端溫差的大小，所產生的熱電動勢的大小也不同，反之根據不同的熱電動值就會知道導體兩端的溫差大小。

結構型式：

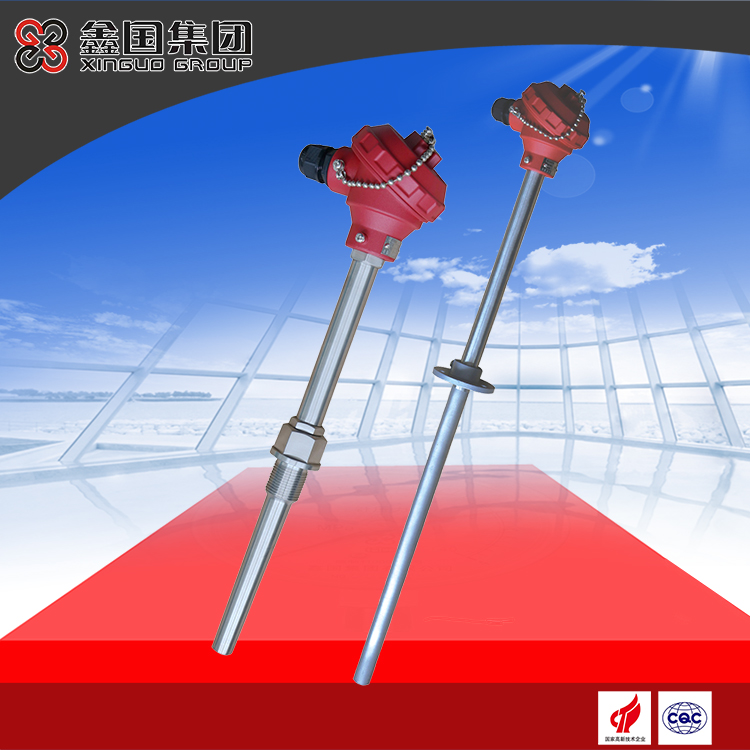

由熱電偶絲、絕緣管（珠）接線端子構成的熱電偶元件（廉金屬熱電偶也可以用101或102簡易型鎧裝熱電偶）配以各種保護管，接線盒及安裝固定裝置組成。
