壓力表

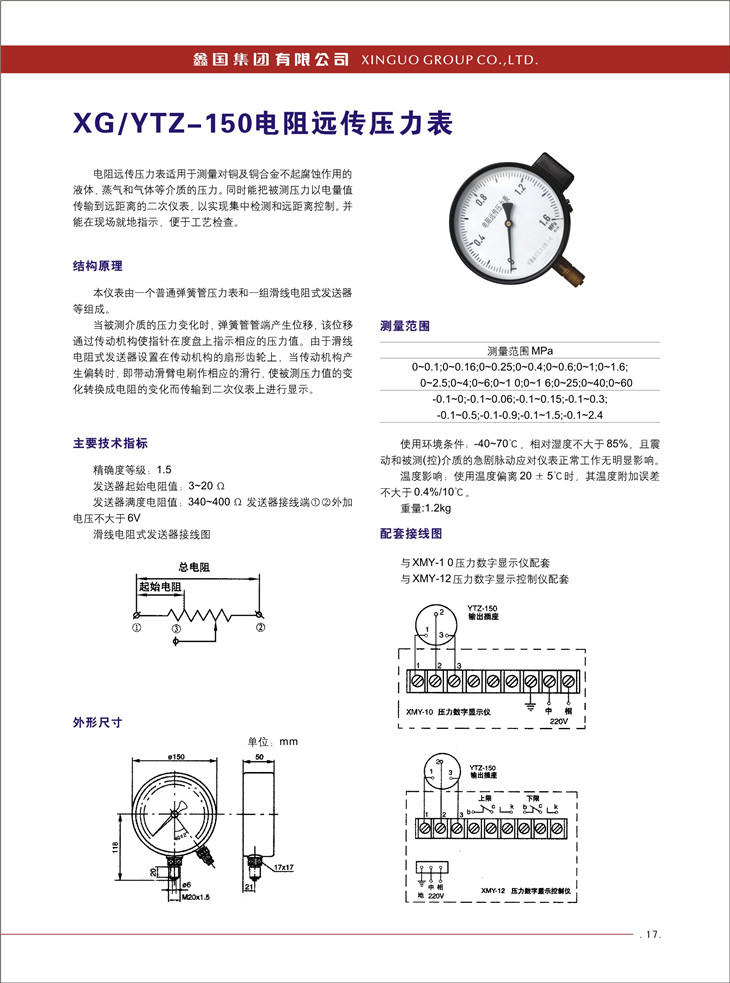

XG-YTZ-150電阻遠傳壓力表：

電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。同時能把被測壓力以電量值傳輸?shù)竭h(yuǎn)距離的二次儀表，以實現集中檢 測和遠距離控制。并能在現場就地指示，便于工藝檢查。

結構原理：

電阻遠傳壓力表由一個普通彈簧管壓力表和一組滑線電阻式發送器等組成。當被測介質的壓力變化時，彈簧管管端產生位移，該位移通過傳動機構使指針在度盤上指示相應的壓力值。由于滑線電阻式發送器設置在傳動機構的扇形齒輪上，當傳動機構產生偏轉時，即帶動滑臂電刷作相應的滑行，使被測壓力值的變化轉換成電阻的變化而傳輸?shù)蕉蝺x表上進行顯示。

主要技術指標：

精 確度等級：1.5

發送器起始電陽值：3-20Ω

發送器滿度電阻值：340-400Ω 發送器接線端①②外加電壓不大于6V

使用環境條件：-40-70C相對濕度不大于85%，且震動和被測（控）介質的急劇脈動應對儀表正常工作無明 顯影響。

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。

重量：1.2kg
