產品描述

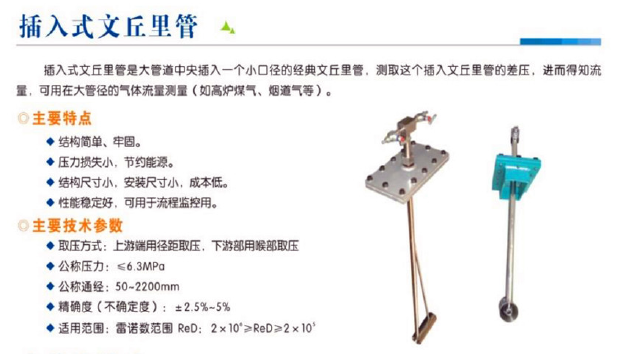

XGLG節流裝置——插入式文丘里管：
插入式文丘里管是大管道中央插入一個小口徑的經典文丘里管，測取這個插入文丘里管的差壓，進而得知流量，可用在大管徑的氣體流量測量（如高爐煤氣、煙道氣等）。
插入式文丘里管主要特點：
◆結構簡單、牢固。
◆壓力損失小，節約能源。
◆結構尺寸小。安裝尺寸小，成本低。
◆性能穩定好，可用于流程監控用。
插入式文丘里管主要技術參數：
◆取壓方式：上游端用徑距取壓，下游部用喉部取壓
◆公稱壓力：≤6.3MPa
◆公稱通經：50-2200mm
◆精確度（不確定度）：±2.5%~5%
◆適用范圍：雷諾數范圍 ReD ：2x108≥ReD≥2x105
